Bộ nguồn thuỷ lực (Hydraulic power units) là gì?
Bộ nguồn thủy lực (tiếng anh gọi là Hydraulic power units) hay còn gọi là trạm nguồn thủy lực là thiết bị cung cấp dòng chảy áp suất cho động cơ thủy lực, xy lanh và các bộ phận thủy lực khác. Bộ nguồn thủy lực mini (HPU) khác với máy bơm, vì HPU chứa chất lỏng, nhiều giai đoạn bơm và bộ làm mát để giữ cho chất lỏng ở nhiệt độ làm việc an toàn. Đặc tính kỹ thuật, Cấu tạo thiết kế bộ nguồn thủy lực, cách tính toán công suất cho bộ nguồn thủy lực và giá thành là tất cả các thông số quan trọng cần xem xét khi tìm mua bộ nguồn thủy lực.
Một hệ thống thủy lực sử dụng chất lỏng kèm theo để chuyển năng lượng từ nguồn này sang nguồn khác, và sau đó tạo ra chuyển động quay, chuyển động tuyến tính hoặc lực. Bộ nguồn thủy lực áp dụng áp suất truyền động động cơ, xy lanh, và các bộ phận bổ sung khác của hệ thống thủy lực. Không giống như máy bơm tiêu chuẩn, bộ nguồn này sử dụng các mạng áp lực đa giai đoạn để dịch chuyển chất lỏng, và chúng thường kết hợp các thiết bị điều khiển nhiệt độ. Các đặc tính cơ học và thông số kỹ thuật của một đơn vị thủy lực chỉ ra loại dự án mà nó có thể có hiệu quả.
Khi xác định các thành phần cho một bộ nguồn thủy lực, động cơ chính có kích thước dựa trên mô men, tốc độ và yêu cầu về điện của bơm thủy lực. Điều này khá đơn giản đối với động cơ điện bởi vì họ thường có mô men khởi động vượt xa mô men xoắn. Thông thường, mặc dù, các nhà thiết kế chỉ định động cơ có kích thước lớn hơn mức cần thiết. Điều này dẫn đến lãng phí năng lượng vì động cơ vận hành ít hơn hiệu suất tối đa.
Một số yếu tố cực kỳ quan trọng nữa ảnh hưởng đến hoạt động của bộ nguồn thủy lực, bộ nguồn thủy lưc mini là giới hạn áp suất, công suất điện và khối lượng bình chứa chất lỏng . Ngoài ra, các đặc tính vật lý của nó, bao gồm kích thước, cấp điện, và chọn bơm cho bộ nguồn thủy lực cũng là những cân nhắc đáng kể. Để hiểu rõ hơn về các nguyên tắc hoạt động và các tính năng thiết kế trong một bộ phận thủy lực, có thể hữu ích khi xem các thành phần cơ bản của một mô hình chuẩn được sử dụng trong các hệ thống thủy lực công nghiệp.
Một đơn vị thủy lực điều khiển bằng động cơ điện phải có kích thước khác với động cơ đốt trong – do sự khác biệt trong đường cong tốc độ mô-men xoắn của chúng.
Thông số kỹ thuật của bộ nguồn thủy lực
Áp lực vận hành là áp suất mà bộ phận nguồn có thể cung cấp tại lối ra. Bộ phận điện có thể được biểu diễn dưới dạng một áp suất đơn hoặc có thể được đánh giá để hoạt động trong một phạm vi áp lực.Lưu lượng chất lỏng thông qua các đơn vị điện có thể là một đánh giá duy nhất, hoặc có điểm đánh giá thấp và cao.Tổng lượng điện mà động cơ / bơm có thể vẽ hoặc được đánh giá để vận hành. Một số đơn vị năng lượng có nhiều nguồn năng lượng, và đặc điểm kỹ thuật này là nguồn điện có sẵn từ tất cả các nguồn. Công suất được đo bằng mã lực, hoặc các đơn vị tương tự.Công suất của bình chứa điện được đo bằng gallon hoặc các đơn vị tương tự. Một số đơn vị có thể có các hồ chứa có thể thay thế hoặc mô đun với một loạt các năng lực.Những ý kiến khác
Do động cơ khí đốt và động cơ diesel không thể hiện được lực dự trữ mô-men xoắn của động cơ điện – đặc biệt khi gia tốc từ phần còn lại – điều đặc biệt quan trọng là bơm phải được bốc dỡ bất cứ khi nào HPU khởi động. Điều này có thể được thực hiện bằng thủy lực, hoặc máy móc thông qua một ly hợp ly tâm hoặc các loại yếu tố ổ đĩa.
Cuối cùng, như với HPUs điều khiển bởi động cơ điện, kích thước bơm – và, do đó, kích thước của động cơ chính – thường có thể được giảm bằng cách kết hợp các accumulators vào hệ thống thủy lực. Nếu hệ thống thủy lực hoạt động trong các chu kỳ chỉ cần lưu lượng đầy đủ trong một khoảng thời gian ngắn, một accumulator có thể lưu trữ năng lượng thủy lực trong thời gian có nhu cầu dòng chảy thấp và giải phóng năng lượng khi cần dòng đầy.
Xem thêm: https://anphuthuyluc.vn/danh-muc-san-pham/bom-thuy-luc/
Thiết kế, lắp đặt bộ nguồn thủy lực
Một hệ thống bộ nguồn thuỷ lực lớn và bền được xây dựng để hoạt động dưới nhiều điều kiện môi trường sẽ có nhiều đặc điểm thiết kế riêng biệt với hệ thống bơm thông thường. Một số tính năng thiết kế tiêu chuẩn bao gồm:
Bộ ắcqui: Đây là các thùng chứa có thể được gắn vào bộ truyền động thủy lực. Chúng thu thập nước từ cơ chế bơm và được dự định để xây dựng và duy trì áp suất chất lỏng để bổ sung cho hệ thống bơm động cơ.
Máy bơm có động cơ: Một đơn vị bộ nguồn thủy lực có thể được trang bị một máy bơm động cơ đơn, hoặc nhiều thiết bị mỗi thiết bị có van tích riêng của chúng. Với một hệ thống nhiều bơm thủy lực, thường chỉ có một hoạt động tại một thời điểm.
Thùng dầu(dầu, chất lỏng): Bình chứa dầu là một đơn vị lưu trữ được thiết kế với khối lượng đủ để chất lỏng trong ống dẫn chảy vào. Tương tự như vậy, chất dẫn truyền động đôi khi cũng cần tháo nước vào bể.
Bộ lọc: Một bộ lọc thường được lắp đặt dọc theo đầu bình chứa. Nó là một đơn vị bỏ qua tự chứa, với động cơ, máy bơm, và bộ máy lọc. Nó có thể được sử dụng để lấp đầy hoặc để trống thùng bằng cách kích hoạt một van đa hướng. Bởi vì chúng là khép kín, các bộ lọc thường có thể được thay thế trong khi các đơn vị năng lượng đang hoạt động.
Quạt làm mát dầu và bộ trao đổi nhiệt: Là một phần của quá trình điều chỉnh nhiệt độ, có thể lắp đặt một bộ làm mát không khí gần hoặc phía sau bộ lọc để tránh nhiệt độ tăng lên trên các tham số hoạt động. Tương tự như vậy, một hệ thống gia nhiệt, chẳng hạn như một gia nhiệt dầu, có thể được sử dụng để nâng cao nhiệt độ khi cần thiết.
Bộ điều khiển điện: bộ điều khiển thủy lực là giao diện điều khiển có chứa công tắc nguồn, hiển thị và các tính năng giám sát. Cần thiết để lắp đặt và tích hợp một bộ phận điện vào hệ thống thủy lực, và thường có thể được tìm thấy có dây vào bộ nguồn.Nguồn điện bao gồm động cơ điện, động cơ diesel, động cơ xăng, và máy nén khí nén.
Đơn vị trọng lượng cũng rất quan trọng để xem xét.
Quy trình vận hành bộ nguồn (trạm nguồn) thủy lực
Khi trạm nguồn thủy lực bắt đầu hoạt động, bơm bánh răng lấy chất lỏng thủy lực ra khỏi thùng và chuyển nó vào một bình ăcquy. Quá trình này tiếp tục cho đến khi áp suất trong acquy đạt đến một mức độ xác định trước, khi đó một van nạp sẽ chuyển động bơm để bắt đầu lưu thông chất lỏng. Điều này làm cho máy bơm phải giải phóng chất lỏng thông qua một van sạc trở lại bồn chứa ở áp suất tối thiểu. V một chiều đặc biệt giúp chất lỏng chảy ra khỏi bình ắcquy, nhưng nếu áp suất giảm một lượng đáng kể, van nạp lại hoạt động và bộ nạp được nạp lại bằng chất lỏng. Xa hơn nữa đường ống, van giảm áp điều chỉnh lưu lượng dầu di chuyển đến bộ truyền động.
Nếu bình ắc quy được trang bị một thiết bị hành trinh nhanh, nó có thể được kết nối với các bình tích áp khác để cho phép họ tính áp lực là tốt. Thông thường, nhiệt tự động hoặc quạt sẽ được bao gồm để giúp làm giảm nhiệt độ tăng cao. Nếu chất lỏng trong hệ thống bắt đầu nóng lên, một bộ chuyển đổi nhiệt độ có thể đóng tắt động cơ, cũng có thể giúp nạp lại bể nếu mức chất lỏng của nó là quá thấp. Nếu bộ nguồn thủy lực có nhiều máy bơm động cơ, một bộ chuyển đổi dòng chảy có thể cho họ thay thế trong trường hợp giảm nguồn cung cấp chất lỏng. Công tắc áp suất có thể được sử dụng để điều chỉnh áp suất bộ tích áp và một hệ thống giám sát có thể cảnh báo người vận hành khi áp lực giảm xuống quá thấp, làm tăng nguy cơ hỏng máy.

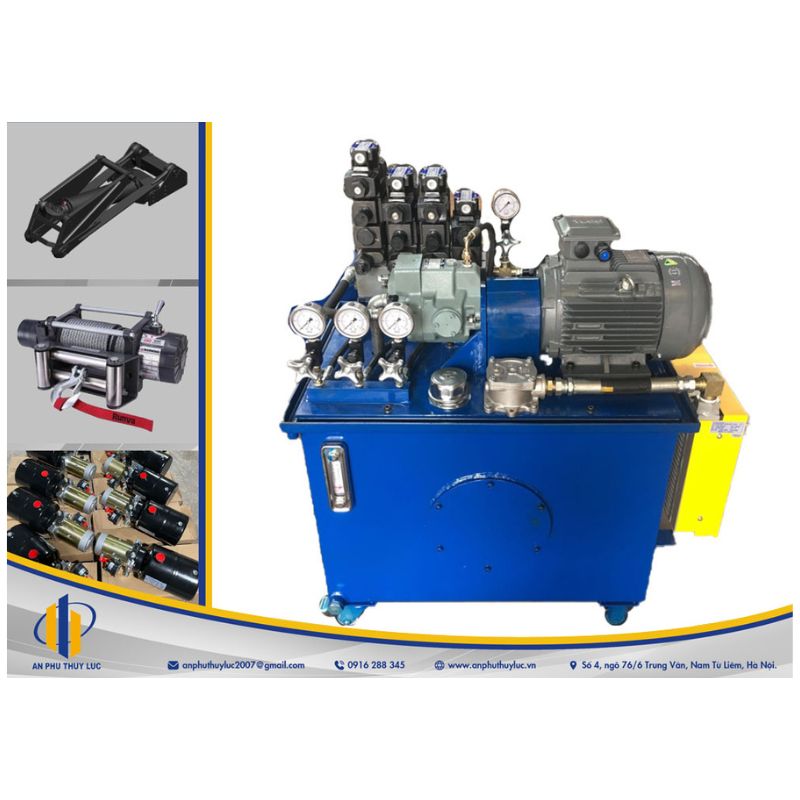

Hình ảnh bộ nguồn thuỷ lực tại An Phú
An Phú chuyên tư vấn, cung cấp và lắp đặt, bán các loại bộ nguồn thủy lực,bộ nguồn thủy lực mini, bộ nguồn thủy lực công suất nhỏ theo yêu cầu với từng công suất và môi trường làm việc khác nhau, tiết kiệm chi phí năng lượng và chi phí đầu tư với chất lượng vượt trội và được bảo hành chu đáo. Quý khách hàng có nhu cầu tìm hiểu chi tiết về thiết kế, công suất và cách chọn bơm khi mua bộ nguồn thủy lực vui lòng liên hệ trực tiếp qua Hotline + Zalo:Mr. Hiếu: 0912 1212 85 để được chúng tôi tư vấn chi tiết từ thông số sản phẩm, nhu cầu sử dụng và giá cả sao cho phù hợp với từng mục đích của Quý khách hàng .Sản phẩm chất lượng, hiệu quả là những cam kết mà Khí nén thủy lực AN PHÚ mang đến cho khách hàng khi chọn các sản phẩm của Chúng tôi.
