Motor thủy lực là gì? Cấu tạo, phân loại và cách chọn mua
Motor thủy lực là thiết bị quan trọng trong các hệ thống máy móc sử dụng dầu thủy lực. Việc nắm rõ cấu tạo, nguyên lý hoạt động và phân biệt được các loại motor sẽ giúp quá trình vận hành máy hiệu quả hơn, giảm thiểu hư hỏng và lựa chọn đúng thiết bị khi cần thay mới.
Dưới đây, Thủy lực An Phú sẽ chia sẻ các thông tin chi tiết nhất về thiết bị này.

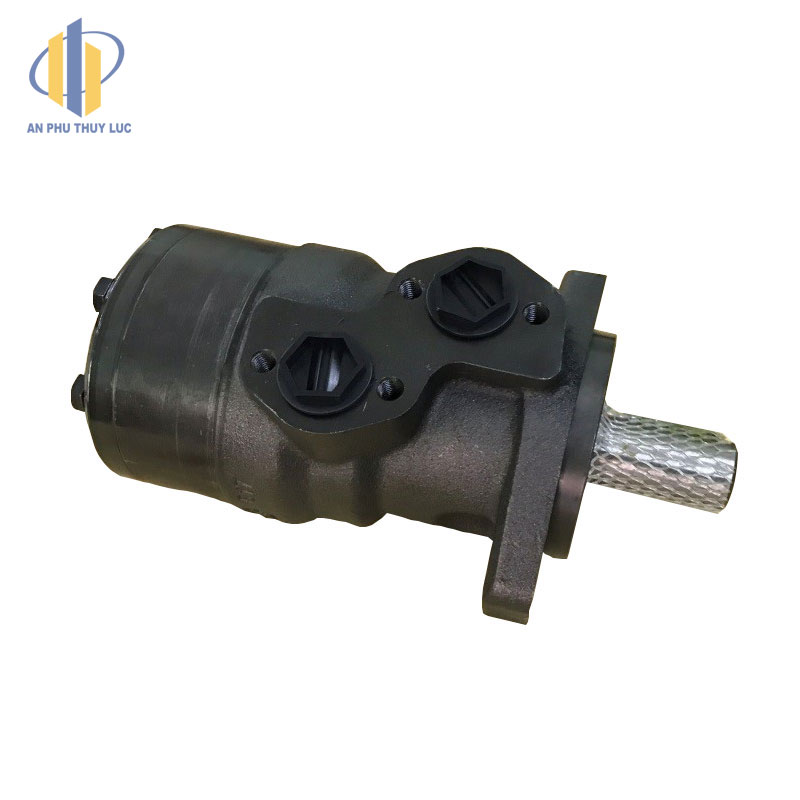

Motor thủy lực là gì?
Motor thủy lực (hay động cơ thủy lực) là một thiết bị truyền động cơ khí. Nhiệm vụ của nó là chuyển đổi nguồn năng lượng thủy lực (áp suất và dòng chảy của dầu) thành cơ năng (chuyển động quay).
Về cơ bản, motor có nguyên lý hoạt động ngược lại hoàn toàn với bơm thủy lực. Nó tiếp nhận dòng dầu có áp suất cao từ bơm đưa tới. Lực của dòng dầu này tác động lên các chi tiết bên trong motor (như bánh răng, cánh gạt, hoặc piston) và ép trục đầu ra của motor phải quay.
Chuyển động quay này tạo ra lực xoắn (mô-men) để kéo hoặc đẩy các cơ cấu máy móc khác. Ví dụ thực tế nhất là làm quay bánh xe máy xúc, cần cẩu, hoặc quay lô tời thủy lực.
Trong công nghiệp, motor thủy lực thường được dùng để thay thế động cơ điện tử hoặc động cơ khí nén ở những máy móc yêu cầu lực kéo lớn, chịu tải trọng nặng và cần độ an toàn cao.
Cấu tạo và nguyên lý hoạt động của motor thủy lực
Cấu tạo cơ bản
Mỗi loại motor (piston, bánh răng, cánh gạt) sẽ có chi tiết thiết kế riêng, nhưng nhìn chung một motor thủy lực sẽ bao gồm các bộ phận chính sau:
- Vỏ motor: Thường đúc bằng gang hoặc hợp kim chịu lực, dùng để bảo vệ các chi tiết bên trong và chịu áp suất của dầu.
- Trục quay (Rotor): Trục truyền động đầu ra, kết nối trực tiếp với thiết bị cần kéo tải (bánh xe, trục tời, băng tải…).
- Cơ cấu sinh công: Có thể là cụm piston, cặp bánh răng hoặc các cánh gạt. Đây là nơi trực tiếp hứng áp lực dầu để tạo ra chuyển động.
- Cửa dầu vào và cửa xả: Đường ống đưa dầu có áp suất cao đi vào motor và đường xả để dầu hết áp lực hồi về thùng chứa.
- Gioăng, phớt chặn dầu: Có nhiệm vụ làm kín, chịu áp suất lớn và tuyệt đối không để dầu thủy lực rò rỉ ra ngoài.
Nguyên lý hoạt động
Motor thủy lực hoạt động dựa trên sự chênh lệch áp suất tại các khoang bên trong.
Khi bơm thủy lực đẩy dòng dầu áp suất cao qua cửa vào của motor, lượng dầu này sẽ đi vào và tạo ra áp lực ép trực tiếp lên các bánh răng, cánh gạt hoặc đầu piston.
Lực ép này buộc các chi tiết cơ khí bên trong phải dịch chuyển, kéo theo trục motor xoay liên tục. Sau khi truyền hết lực, dòng dầu bị giảm áp sẽ bị đẩy ra ngoài qua cửa xả để đi về hệ thống tuần hoàn.
Hai thông số kỹ thuật cốt lõi cần nhớ
Khi tính toán lắp đặt hoặc thay thế motor, thợ kỹ thuật bắt buộc phải nắm rõ 2 thông số này:
- Mô-men xoắn (Lực xoắn – đơn vị Nm): Cho biết độ “khỏe” của trục motor, quyết định việc motor có kéo được tải nặng hay không. Lực xoắn này phụ thuộc trực tiếp vào áp suất của hệ thống. Áp suất dầu cấp vào càng cao, lực xoắn tạo ra càng lớn.
- Tốc độ quay (vòng/phút – RPM): Cho biết motor quay nhanh hay chậm. Tốc độ quay phụ thuộc vào lưu lượng dòng chảy. Lượng dầu bơm vào motor trong một phút càng nhiều thì trục quay càng nhanh.
Phân loại motor thủy lực
Trên thị trường hiện nay, motor thủy lực được chia thành 4 nhóm chính. Chọn đúng loại quyết định trực tiếp đến độ bền và hiệu suất của máy móc.

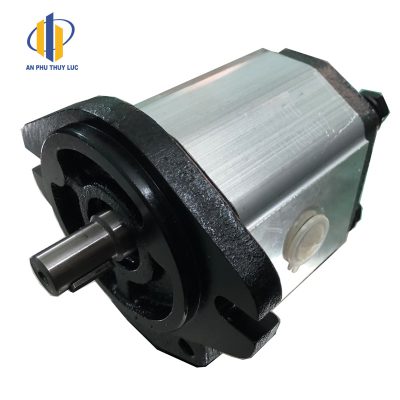

Motor thủy lực bánh răng
Loại này rất thông dụng. Cấu tạo bên trong gồm 2 bánh răng ăn khớp với nhau (một bánh chủ động và một bánh bị động). Dầu đi qua vỏ làm quay hai bánh răng để truyền mô-men ra trục.
- Ưu điểm: Cấu tạo đơn giản, bền bỉ, ít hỏng hóc, giá thành rẻ.
- Nhược điểm: Bị tổn thất chất lỏng và áp suất trong quá trình chạy (rò rỉ bên trong), máy dễ sinh nhiệt nếu chạy ráng. Chỉ phù hợp cho hệ thống có áp suất và lưu lượng trung bình.

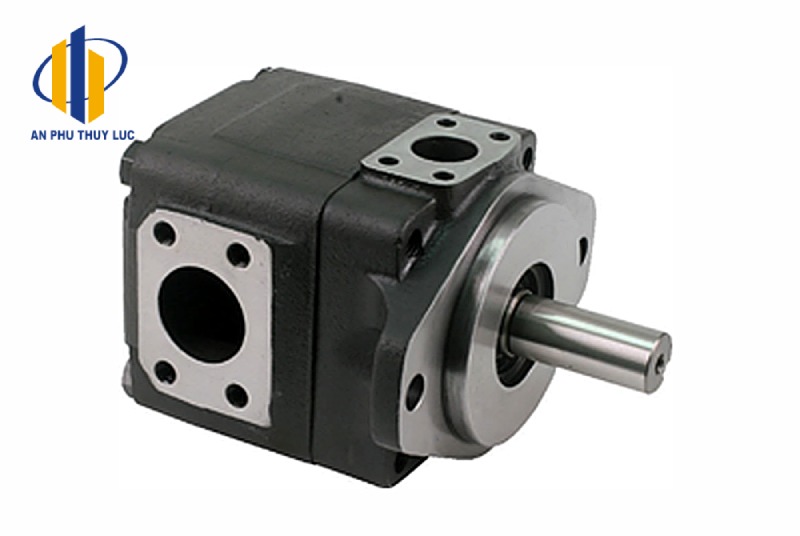

Motor thủy lực cánh gạt
Bên trong có một rotor đặt lệch tâm, thân rotor xẻ rãnh để gắn các cánh gạt. Khi có dầu áp suất cao đi vào, nó ép các cánh gạt bung ra tì sát vào thành vỏ ngoài, làm quay trục rotor.
Ưu điểm: Chạy êm ái, tiếng ồn thấp, giá hợp lý.
Nhược điểm: Mô-men xoắn sinh ra thấp. Loại này thường được dùng cho các hệ thống thủy lực không yêu cầu tải trọng quá nặng.

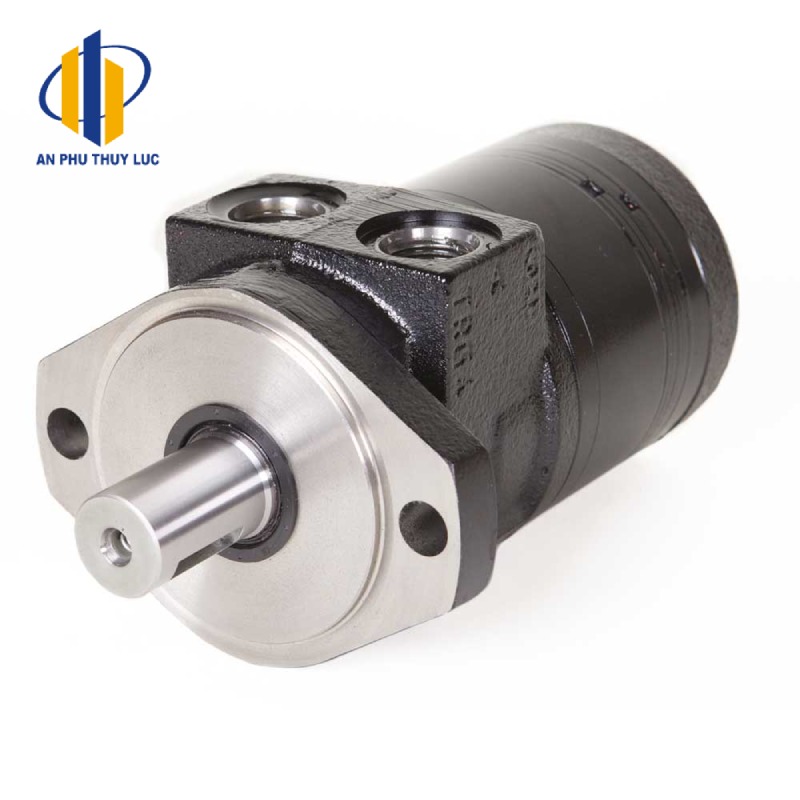

Motor thủy lực piston
Dùng áp lực dầu đẩy các piston tịnh tiến trong xi lanh để làm quay trục khuỷu hoặc đĩa nghiêng. Phổ biến nhất là motor piston hướng kính và motor piston hướng trục.
- Ưu điểm: Chịu được áp lực làm việc cực cao, sinh ra mô-men xoắn cực lớn, hiệu suất rất ổn định ngay cả khi tải trọng thay đổi.
- Nhược điểm: Giá thành đắt nhất, kết cấu phức tạp, đòi hỏi dầu thủy lực phải có độ sạch cao. Dòng này là “trùm” trong các loại máy công trình hạng nặng như cẩu tháp, máy xúc, máy ép khối.

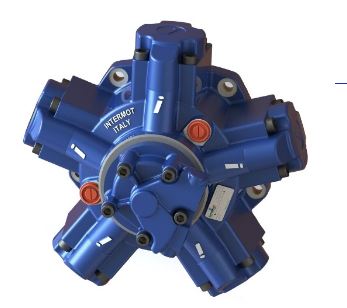

Motor thủy lực hình sao
Có thiết kế vỏ ngoài giống ngôi sao 5 cánh (thực chất là 5 xi lanh xếp hướng kính).
Đây là dòng motor thuộc nhóm “tốc độ thấp – mô men cao”. Điểm mạnh nhất của nó là khởi động rất mượt và tạo ra lực kéo cực lớn dù trục đang quay rất chậm. Chúng thường được gắn thẳng vào bánh xe xúc lật hoặc hệ thống tời neo trên tàu biển.
Bảng tóm tắt so sánh 3 loại motor thông dụng nhất:
| Tiêu chí | Motor Bánh Răng | Motor Cánh Gạt | Motor Piston |
| Đặc điểm | Dùng cặp bánh răng ăn khớp | Dùng cánh gạt tì vào thành vỏ | Dùng cụm piston đẩy tịnh tiến |
| Áp suất làm việc | Thấp – Trung bình | Thấp – Trung bình | Rất cao |
| Ưu điểm | Rẻ, cấu tạo đơn giản, bền | Vận hbạn, tiếng ồn thấp | Lực xoắn cực lớn, hiệu suất cao |
| Nhược điểm | Tổn thất áp suất cao, mau nóng | Lực kéo tải thấp | Đắt tiền, yêu cầu dầu phải thật sạch |
| Ứng dụng | Băng tải, quạt, máy nông nghiệp | Máy công cụ nhẹ, máy ép nhựa | Cần cẩu, máy xúc, máy ủi |
Phân biệt Bơm thủy lực và Motor thủy lực
Nhiều người mới tiếp xúc với hệ thống thủy lực thường nhầm lẫn giữa hai thiết bị này vì nhìn bề ngoài chúng có cấu tạo khá giống nhau. Tuy nhiên, nhiệm vụ của chúng trong hệ thống là hoàn toàn ngược ngược chiều nhau.
| Tiêu chí | Bơm thủy lực | Motor (Động cơ) thủy lực |
| Nhiệm vụ chính | Tạo ra dòng chảy và áp suất dầu. | Tạo ra lực kéo (mô-men xoắn) và chuyển động quay. |
| Chuyển đổi năng lượng | Cơ năng -> Năng lượng thủy lực. | Năng lượng thủy lực -> Cơ năng. |
| Đầu vào (Nguồn cấp) | Cốt trục được quay bởi động cơ điện hoặc động cơ nổ. | Cửa hút nhận dòng dầu áp suất cao từ bơm đẩy tới. |
| Đầu ra | Đẩy dầu thủy lực đi vào hệ thống. | Cốt trục xoay để kéo các tải trọng cơ khí. |
| Vị trí trong hệ thống | Thường nằm ở đầu trạm nguồn thủy lực. | Nằm ở cuối chu trình, gắn trực tiếp vào cơ cấu máy. |
Ứng dụng thực tế của Motor thủy lực
Thực tế mọi người sẽ bắt gặp motor thủy lực gắn trực tiếp trên các loại máy móc chuyên dụng sau:
Máy công trình (Tốc độ chậm – Tải trọng cực nặng): Dùng để quay toa (xoay lồng) máy xúc, quay thùng xe trộn bê tông, kéo bánh xích máy ủi, hoặc dùng trên hệ thống cẩu tháp.
Thiết bị khai thác, hàng hải: Chạy các lô tời kéo lưới thép trên tàu cá, tời neo tàu, máy xẻ gỗ đá, máy khoan cọc nhồi.
Hệ thống công nghiệp (Tốc độ cao – Tải vừa): Chạy các hệ thống băng tải chở hàng trong nhà máy, máy nén khí, quạt tản nhiệt cỡ lớn, máy ép nhựa, máy đột dập.
Tiêu chí chọn mua Motor thủy lực chuẩn xác
Việc mua đại một cái motor lắp vào máy mà không tính toán thông số là nguyên nhân số 1 khiến máy xé phớt, gãy trục hoặc chạy ì ạch. Khi chọn mua hoặc thay thế motor thủy lực, bạn cần căn cứ vào các yếu tố thực tế sau:
- Yêu cầu về mô-men xoắn (Lực kéo tải): Cần xác định tải trọng của máy là bao nhiêu để chọn motor sinh ra đủ lực kéo. Nhớ nguyên tắc: Muốn lực kéo khỏe thì hệ thống phải có áp suất cao (chọn motor piston hoặc motor sao).
- Yêu cầu về tốc độ (RPM): Nếu cần quay nhanh (như chạy quạt, băng tải nhẹ), chọn motor bánh răng. Nếu cần quay chậm nhưng tải phải khỏe (như tời cẩu), bắt buộc dùng motor tốc độ thấp – mô men cao (motor 5 sao).
- Lưu lượng riêng (Displacement – cc/vòng): Thông số này ghi trên tem motor. Kết hợp với lưu lượng của bơm (lít/phút) sẽ tính ra được tốc độ quay thực tế của trục motor.
- Kiểu lắp ráp cơ khí: Phải đo chính xác đường kính cốt trục (trục then hay trục hoa thị), khoảng cách lỗ bắt bulong mặt bích, và vị trí cửa dầu vào/ra để khi mang về lắp ráp ăn khớp ngay với dàn máy cũ.
- Thương hiệu và giá thành: Không nhất thiết phải mua loại đắt nhất. Nếu máy chạy ít, ép nhẹ, có thể dùng hàng Đài Loan, Trung Quốc (Camel, Hydrosila, Lianda). Nhưng nếu chạy máy công trình liên tục ép tải cao, nên đầu tư hàng Danfoss, Parker hoặc Eaton để đảm bảo độ bền.
Câu hỏi thường gặp
Nên chọn motor thủy lực bánh răng hay motor cánh gạt?
Nếu bạn cần hệ thống chạy êm, ít ồn, tải nhẹ thì chọn cánh gạt. Nếu máy chạy trong môi trường công nghiệp bụi bặm, cần bền bỉ, rẻ, dễ mua thay thế thì chọn bánh răng.
Có thể điều chỉnh được tốc độ quay của motor thủy lực không?
Hoàn toàn được. bạn chỉ cần lắp thêm một cụm van tiết lưu trên đường ống cấp dầu vào motor. Chỉnh van bóp đường dầu nhỏ lại thì lưu lượng giảm, trục motor sẽ quay chậm lại.
Motor thủy lực nào sinh ra mô-men xoắn lớn nhất?
Đó là motor thủy lực piston (đặc biệt là hướng trục) và motor hình sao. Đây là lựa chọn số 1 cho các loại cẩu tháp, máy ép khối, tời kéo cáp nặng vì sức kéo của nó cực kỳ khủng khiếp.
Mua motor thủy lực ở đâu uy tín, đúng thông số?

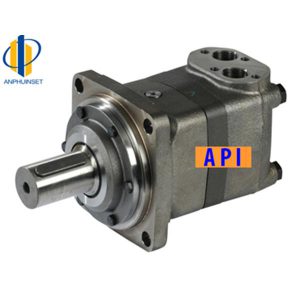

Với các thiết bị chịu áp lực cao như motor thủy lực, bạn không nên mua hàng trôi nổi. Tại Thủy lực An Phú, chúng tôi cung cấp đầy đủ các dòng motor OMV, OMT, motor sao, tời thủy lực từ các thương hiệu uy tín. Quan trọng nhất, đội ngũ kỹ thuật của An Phú sẽ trực tiếp tính toán thông số áp suất, lưu lượng để chọn đúng mã motor khớp với hệ thống của bạn, cam kết lắp vào là chạy khỏe, bền bỉ và bảo hành tận nơi.
