Piston là gì? Cấu tạo và nguyên lý hoạt động của Pít-tông

Piston là gì? Cấu Tạo, Nguyên Lý và Phân Biệt Piston Động Cơ vs Thủy Lực

Piston (pít-tông) là một trong những chi tiết cơ khí quan trọng nhất, xuất hiện từ trong khối động cơ ô tô, xe máy của bạn cho đến các cỗ máy ép thủy lực khổng lồ trong khu công nghiệp. Tuy nhiên, Piston dùng cho động cơ và Piston dùng cho hệ thống thủy lực lại có cấu tạo và vật liệu hoàn toàn khác nhau.

Piston là gì?

Piston (pít-tông) là một bộ phận có hình trụ, nằm bên trong không gian rỗng của xi-lanh. Piston đóng vai trò như một vách ngăn di động, liên tục thực hiện chuyển động tịnh tiến (đi lên và đi xuống) bên trong lòng xi lanh.

Nhiệm vụ cốt lõi của Piston là:

Trong động cơ đốt trong: Nhận lực đẩy từ khí cháy nổ, truyền lực qua thanh truyền (tay biên) để làm quay trục khuỷu, từ đó tạo ra động năng giúp xe di chuyển.

Trong máy bơm/máy nén khí/thủy lực: Nhận lực từ trục khuỷu hoặc mô tơ để hút, nén chất lỏng (dầu) hoặc chất khí, tạo ra áp suất khổng lồ.

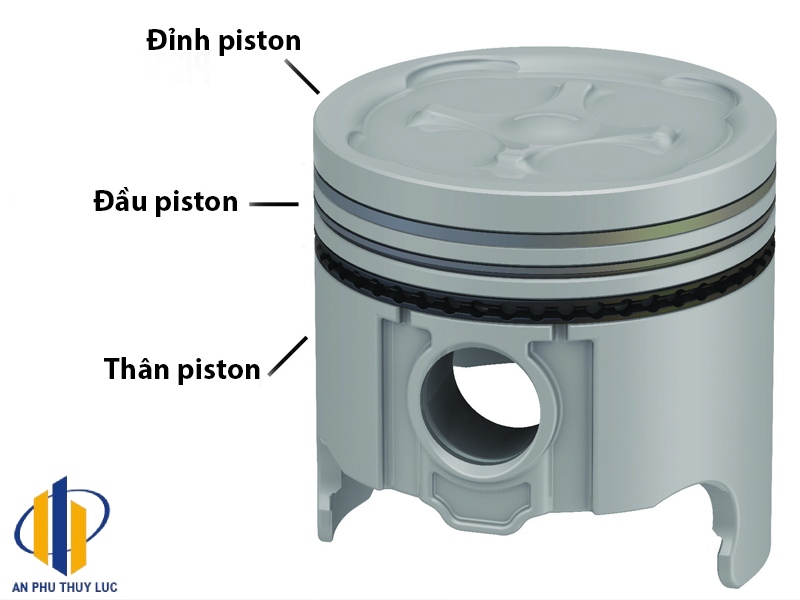

Cấu tạo chi tiết của Piston

Một Piston tiêu chuẩn (đặc biệt là piston động cơ) được chia thành 3 phần chính, mỗi phần đảm nhận một nhiệm vụ cơ học riêng biệt:

Đỉnh Piston: Là phần trên cùng, tiếp xúc trực tiếp với nhiệt độ và áp suất cực cao của buồng đốt. Đỉnh piston thường có 3 dạng: Đỉnh bằng, đỉnh lồi (tăng tỷ số nén), và đỉnh lõm (tạo xoáy lốc hòa khí).

Đầu Piston (Vùng xéc-măng): Nằm ngay dưới đỉnh, được xẻ các rãnh ngang để lắp các vòng Xéc-măng (Piston rings). Thường có xéc-măng khí (ngăn khí cháy lọt xuống cacte) và xéc-măng dầu (gạt lớp dầu bôi trơn trên thành xi lanh).

Thân Piston: Phần dưới cùng có nhiệm vụ dẫn hướng cho piston trượt thẳng trong lòng xi lanh. Trên thân có khoan một lỗ ngang để lắp Chốt Piston (Piston pin) – khớp nối quan trọng gắn kết piston với thanh truyền.

Bài viết liên quan: So sánh các loại bơm thủy lực: Loại nào TỐT NHẤT?

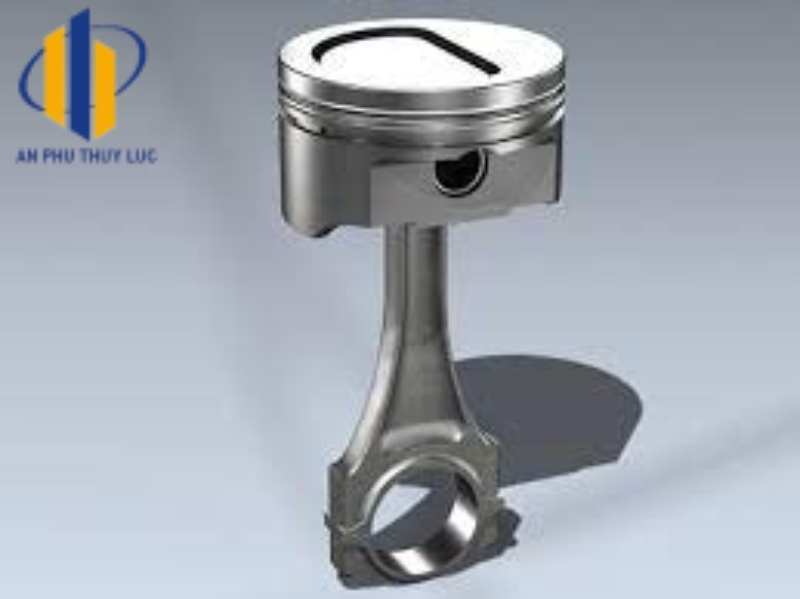

Nguyên lý hoạt động của Piston (Trong động cơ đốt trong)

Để hiểu vì sao Piston lại sinh ra lực, chúng ta xem xét chu trình 4 kỳ (Nạp – Nén – Nổ – Xả) phổ biến trên động cơ xe máy, ô tô:

1. Kỳ nạp: Piston đi từ điểm chết trên (ĐCT) xuống điểm chết dưới (ĐCD), hút hỗn hợp nhiên liệu và không khí vào buồng đốt.
2. Kỳ nén: Piston đi ngược từ dưới lên trên, nén chặt hỗn hợp nhiên liệu lại.
3. Kỳ nổ (Sinh công): Bugi đánh lửa đốt cháy hỗn hợp. Khí giãn nở với áp suất cực lớn đẩy bạo lực Piston đi xuống. Đây là lúc Piston sinh ra công năng.
4. Kỳ xả: Piston bị quán tính đẩy đi lên lại, tống sạch khí thải ra ngoài ống xả, chuẩn bị chu trình mới.

Lực tác dụng lên Piston

Trong quá trình hoạt động, piston phải chịu các lực tác dụng sau:

Lực khí nén:

• Lực này do áp suất của khí trong buồng đốt tạo ra.
• Lực khí nén có thể lên đến hàng tấn, tùy thuộc vào loại động cơ và chế độ hoạt động.
• Lực khí nén tác dụng lên piston theo phương thẳng đứng từ trên xuống.

Lực quán tính:

• Lực này do chuyển động của piston tạo ra.
• Lực quán tính có thể thay đổi theo hướng và độ lớn tùy thuộc vào tốc độ và vị trí của piston.
• Lực quán tính tác dụng lên piston theo phương ngang.

Lực ma sát:

• Lực này do ma sát giữa piston và thành xy lanh tạo ra.
• Lực ma sát có thể làm giảm hiệu quả hoạt động của động cơ.
• Lực ma sát tác dụng lên piston theo phương ngang.

Lực tì của thanh truyền:

• Lực này do thanh truyền tác dụng lên piston.
• Lực tì của thanh truyền có thể thay đổi theo hướng và độ lớn tùy thuộc vào vị trí của piston.
• Lực tì của thanh truyền tác dụng lên piston theo phương xiên.

Ngoài ra, piston còn chịu một số lực khác như lực nhiệt, lực rung động,…

Để đảm bảo piston hoạt động hiệu quả và bền bỉ, cần phải thiết kế piston có khả năng chịu được các lực tác dụng này.

Phân loại của Piston

Piston có thể được phân loại dựa trên các tiêu chí sau:

Theo hình dạng

• Piston dẹt: Có phần đỉnh phẳng, thường được sử dụng trong động cơ xe máy.
• Piston lõm: Có phần đỉnh lõm, thường được sử dụng trong động cơ ô tô và tàu thủy.
• Piston nón: Có phần đỉnh hình nón, thường được sử dụng trong các ứng dụng đặc biệt như đua xe.

Theo ứng dụng

• Piston động cơ đốt trong: Sử dụng trong các loại động cơ đốt trong như động cơ xăng, diesel.
• Piston máy bơm: Sử dụng trong các loại máy bơm để tạo áp suất và đẩy chất lỏng.
• Piston thiết bị thủy lực: Sử dụng trong các thiết bị thủy lực để điều khiển áp suất và chuyển động chất lỏng.

Phân loại piston giúp cho việc lựa chọn và sử dụng chúng hiệu quả theo từng ứng dụng cụ thể.



Sự khác biệt Piston Động Cơ vs Piston Thủy Lực

Rất nhiều người nhầm lẫn giữa động cơ đốt trong và hệ thống thủy lực/khí nén. Là đơn vị chuyên sâu về hệ thống truyền động, Thủy Lực An Phú chỉ ra điểm khác biệt cốt lõi:

Đặc điểm	Piston Động Cơ (Ô tô, Xe máy)	Piston Thủy Lực / Khí Nén (Xi lanh An Phú)
Mục đích	Tạo ra động năng từ việc đốt cháy nhiên liệu.	Tạo ra lực đẩy/kéo cơ học bằng áp suất dầu/khí.
Vật liệu chế tạo	Hợp kim nhôm hoặc gang pha (Yêu cầu siêu nhẹ, tản nhiệt cực nhanh).	Thép đặc hoặc thép mạ Crom cứng (Yêu cầu chịu lực nén cực lớn, chống uốn cong).
Nhiệt độ làm việc	Lên tới 2000 – 2500 độ C.	Chỉ từ 40 – 80 độ C (dựa trên nhiệt độ dầu thủy lực).
Linh kiện đi kèm	Xéc măng khí, thanh truyền, trục khuỷu.	Phớt thủy lực (Gioăng/Seal), Ty piston.



Ứng dụng của Piston Thủy Lực: Bạn sẽ thấy loại piston này trên các cần cẩu máy xúc, càng nâng xe nâng, máy chấn tôn, hoặc các bộ nguồn ép thủy lực công nghiệp.

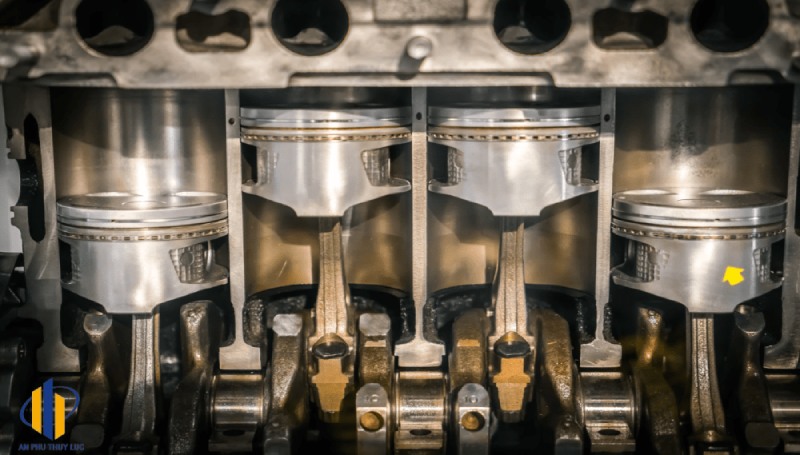

Các ứng dụng phổ biến của Piston trong thực tế

Nhiều người nghĩ piston chỉ nằm trong cục máy của xe cộ. Thực tế, dựa vào nguyên lý biến đổi năng lượng, piston được ứng dụng trong hầu hết các hệ thống cơ khí và tự động hóa. Dưới đây là 4 nhóm ứng dụng phổ biến nhất:

Nhóm động cơ đốt trong (Ngành xe hơi, vận tải)

Đây là ứng dụng anh em thợ máy gặp nhiều nhất. Piston làm nhiệm vụ biến nhiệt năng từ xăng/dầu cháy nổ thành động năng để quay trục.

• Nằm trong lốc máy của ô tô, xe máy, xe tải.
• Máy phát điện chạy dầu/xăng, máy cắt cỏ, máy cưa xích.
• Động cơ tàu thủy cỡ lớn (piston tàu thủy có thể to bằng cả căn phòng).

Nhóm hệ thống Thủy lực – Khí nén (Máy công trình, công nghiệp nặng)

Đây là mảng quan trọng nhất mà Thủy Lực An Phú đang cung cấp. Thay vì dùng lửa, piston thủy lực dùng áp lực dầu để tạo ra lực kéo/đẩy khổng lồ (lên tới hàng nghìn tấn).

• Máy công trình: Nằm trong các xi lanh (ben thủy lực) đẩy gầu máy xúc, nâng cần cẩu, đẩy ben xe ben.
• Máy công nghiệp: Dùng trong máy ép cọc, máy chấn tôn, máy ép nhựa, hệ thống thang nâng hàng, bửng nâng xe tải.
• Hệ thống khí nén: Các xi lanh khí nén dùng để đóng/mở van tự động, phân loại hàng hóa trên dây chuyền sản xuất.

Nhóm máy Bơm và Nén khí

Piston trong nhóm này chạy tịnh tiến để hút và nén chất lỏng hoặc chất khí.

• Đầu máy nén khí piston: Loại máy bơm hơi có bình chứa màu xanh/đỏ hay đặt ở các tiệm sửa xe.
• Máy bơm rửa xe cao áp: Bơm ty sứ, dùng piston để nén nước lên áp lực cực mạnh.
• Bơm định lượng: Dùng trong công nghiệp hóa chất để bơm chính xác lưu lượng dung dịch.

Nhóm thiết bị dân dụng hàng ngày

Ngay trong nhà, bạn cũng đang sử dụng rất nhiều cơ cấu piston mà ít khi để ý:

• Phuộc nhún (giảm xóc) của xe máy, ô tô.
• Thanh ben thủy lực nâng hạ chiều cao của ghế xoay văn phòng.
• Tay co thủy lực (giúp cửa kính, cửa gỗ tự động đóng từ từ).
• Ống tiêm y tế (xilanh) và chiếc bơm tay xe đạp truyền thống cũng chính là một cơ cấu piston cơ bản nhất.

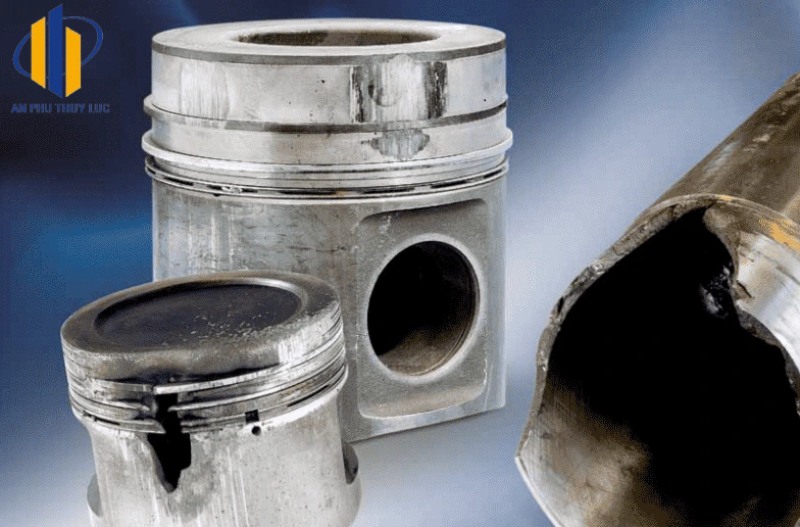

Dấu hiệu Piston bị hỏng và cách khắc phục

Trong quá trình vận hành, dù là động cơ hay máy thủy lực, piston đều chịu mài mòn cực lớn. Hãy gọi thợ bảo dưỡng ngay nếu thấy các dấu hiệu:

Động cơ xả khói xanh/trắng, hao nhớt: Do xéc-măng bị mòn, hoặc thân piston bị xước khiến dầu bôi trơn lọt vào buồng đốt. Thợ máy gọi là hiện tượng “hở bạc”.

Động cơ có tiếng gõ kim loại (Lột dên, kêu quả): Khe hở giữa thân piston và lòng xi lanh quá lớn, hoặc chốt piston bị lỏng.

Xi lanh thủy lực bị xì dầu, tụt áp: Ty piston bị xước, cong vênh làm rách phớt dầu thủy lực (Vấn đề này cần tháo rã xi lanh, mạ lại ty crom hoặc thay phớt mới).

Tổng kết

Piston là chi tiết cơ khí chịu áp lực khắc nghiệt nhất trong mọi hệ thống máy móc. Việc hiểu rõ piston là gì, cấu tạo và phân loại chúng giúp bạn vận hành, bảo dưỡng thiết bị đúng cách, tránh những hỏng hóc tốn kém hàng chục triệu đồng để làm lại máy.
